高压电磁阀说明书

一、 产品概述

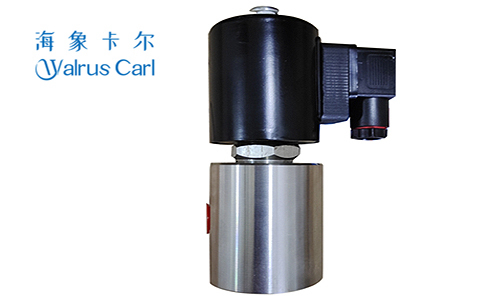

ZCXX5X-XXX-X电磁阀作为工业过程管道自动化控制系统的执行元件，实现对管道中流体介质的通断控制，它广泛应用于冶金、石化、军工、航天、船舶重工、核工业、消防、工业窑炉、电力、干燥设备、清洗设备、喷泉、食品、医疗设备、给排水、采暖空调、科研、节能产业等各个领域。其流通的介质有空气、燃气、水、油、防腐剂等流体。

二、结构特征与工作原理

本产品采用不锈钢活塞，使阀的承压能力大大提高，活塞环伸展自如，金属活塞与阀腔不产生直接摩擦，克服了易卡死的弊端，介质截止处采用相对应的材料密封，提高了阀的密封性能，延长了电磁阀的使用寿命。

该电磁阀主要由电磁线圈、阀体、阀盖、主阀芯、动铁芯、动铁芯弹簧、主阀芯压簧和卸压孔等部分组成具体结构见图

对于常闭型电磁阀，当电磁线圈通电时，动铁芯吸合，打开卸压孔，使作用在主阀芯上部的压力降低，从而依靠压差将主阀芯推向上方，阀门打开；当电磁线圈断电后，动铁芯因自重及动铁芯弹簧作用下落，关闭卸压孔，使主阀芯上表面形成压力，加上主阀芯压簧及自重，主阀芯下落至阀口，阀门关闭。

对于常开电磁阀，当电磁线圈通电后，卸压孔与常闭相反形成关闭状态，

阀门关闭；当电磁线圈断电后，卸压孔与常闭相反形成打开状态，阀门打开。

带信号反馈器的原理：当电磁阀打开时，棕色公共线与蓝色开信号线相通，与黑色关信号线不通；当电磁阀关闭时，棕色公共线与黑色关信号线相通，蓝色与开信号线不通。（有附加功能才有）

三、基本参数（对应√或 横线上填写）

a）公称通径（DN）：3□ 4□ 6□ 8□ 10□ 15□ 20□ 25□ 32□ 40□ 50□

65□ 80□100□125□ 150□ 200□ 250□ 300□ 400□ 500□            。

b）工作介质：油□ 蒸汽□ 水□ 空气□ 液氮□ 其它                     。

c) 介质温度（°C）：0~80□ -40~80□  -200~0□ 0~200□                 。

d）工作压力（Mpa）：0.01~0.6□ 0.01~1.0□ 0.01~1.6□                  。

e）线圈分类：普通型□ 防水型□  防爆型□ （内接线座式□  引出线式□）。

f）工作电压：交流供电允差为额定值的-15%和+10%，频率为50Hz；直流供电电压为允差为额定值的±10%。

交流AC(V)： 36□ 110□ 127□ 220□ 380 □                         。

直流DC(V)： 12□  24□  36□  48□  110□ 220□                   。

g）连接方式：扩管式□ 内螺纹式□ 外螺纹式□ 法兰式□ 焊接式□。

h）阀体材质分类：不锈钢□ 铸钢□ 铜□ 四氟□ 铝合金□。

四、安装、调试、操作

1、装置的安装必须符合“现场安全规程”的相关规定。

2、在安装电磁阀前，管道必须清洗干净，必要时阀前须装100目的过滤器。

3、安装时须线圈竖直向上，介质流通方向应与阀体上箭头指示方向一致。

4、不能将电磁阀安装在管道低凹处，以免因蒸汽冷凝水、杂质等沉积在阀内而妨碍正常工作。

5、在管道刚性不足的情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。

6、连续性生产部门为在电磁阀清洗和检修期间仍确保生产正常进行，建议电磁阀前、后必须装手动阀和采用旁路阀。注意：旁路阀平时要常闭。

7、电磁阀安装完成后，检查管路和电路连接无误，开通管路介质和电路，试动作数次，确认正常后方可投入正式使用。

五、开箱及检查

开箱时注意保护产品，不准磕碰和划伤。开箱后，应检查是否有使用说明书、

产品合格证、装箱单等技术资料。
